Stratasys F190CR

炭素繊維強化複合材料”FDM® Nylon-CF10”に
対応 高強度・剛性・高精度な

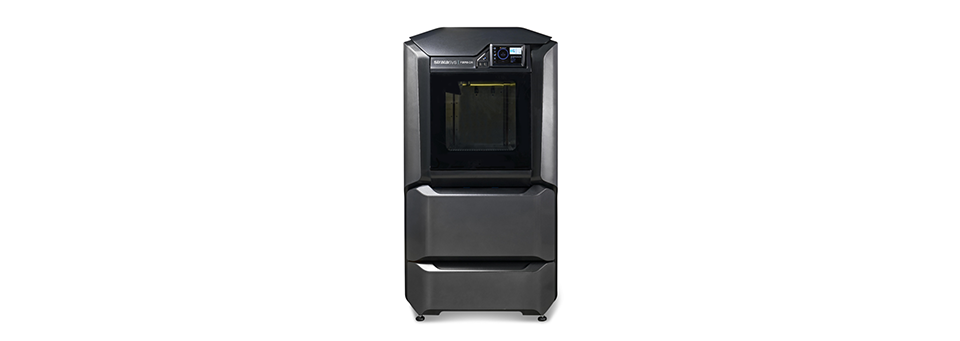

Stratasys F190CR

F190CRは形状試作/機能試作~製造用治具/最終製品まで実用的なモデル作製を可能にする最もパワフルなFDM方式の3Dプリンターです。汎用樹脂である”ABS-M30”やABSにカーボンファーバーを混ぜ込んだ”ABS-CF10”をはじめ、さまざまなエンジニアリンプラスチックに対応することで強度・剛性・耐薬品性に優れたモデルを造形します。今回、新しく対応した” FDM® Nylon-CF10”は、より高強度を持つ複合材料となり、形状の複雑さに関係なくより早く、より簡単に金属パーツに代替するプラスチックパーツを造形します。

また、ストラタシスの特許技術でもあるヒートチャンバー機構の搭載により、安定した高品質モデルの造形が可能です。初めての1台から、レベルアップの1台まで、使用者を選ばないユーザーフレンドリー設計です。

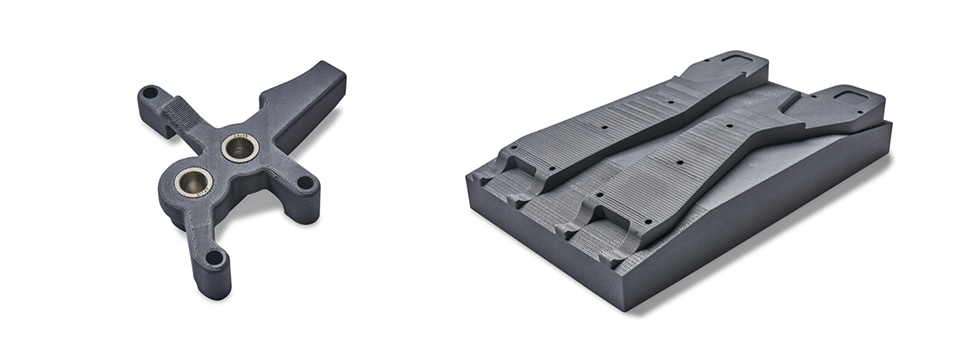

新材料! 炭素繊維強化複合材”FDM® Nylon-CF10”

“F123CRシリーズ”では新材料の”FDM® Nylon-CF10”に対応しました。ナイロンベースの材料にカーボンファイバーを混ぜ合わせた複合材料で、高強度・剛性・耐薬品性に優れています。設計評価や機能テストに十分な性能を持ち、試作から治工具、最終製品の造形まで幅広くカバーします。

金属パーツをプラスチックに置き換えることで、軽量化やコスト削減、さらには形状自由度を上げることであらゆるメリットを提供します。

本体動画

材料動画

活用シチュエーション例

プレス成型用パーツ
より丈夫で硬いNylon-CF10を使用することで、金属のプレス成型を行うことができます。

  • 設計の複雑さに関係なく、より速く製造し活用することが可能
  • カスタムまたはユニークな形状やサイズで作製可能
  • 330μmの積層ピッチで造形することで、性能を犠牲にすることなく造形時間を短縮。
  • この事例では100枚程度の成型に成功
  • 迅速に設計変更、オペレーターとの意思疎通が可能となり、トライ&エラーの繰り返しを最小限に抑えることが可能。
車両ドアのヒンジ用加工治具
Nylon-CF10は、ナイロンとチョップドカーボンファイバーを組み合わせた強度の高い材料です。

  • 加工負荷に耐えることのできる強度を持つ。
  • 3Dプリントすることで金型作製のコストとリードタイムを削減
  • 特別なノウハウや熟練技術不要

Stratasys F190CRの対応材料

Nylon-CF10

ナイロンベースの材料にカーボンファイバーを混ぜ合わせた複合材料で、高強度・剛性・耐薬品性に優れています。
色:グレー

PLA

ABS-M30

バランスの良い機械特性/ 耐熱特性
9色のカラーバリエーションを提供。
色:アイボリー、白、黒、グレー、赤、青、ネクタリン、黄色、ダークグレー、オレンジ

ABS-M30

ABS-CF10

ABS材料に10%のチョップドカーボンファイバーを混ぜることでABS-M30と比較して強度が115%、剛性が150%と高いパフォーマンスを発揮いたします。
色:黒

ABS-CF10

ASA

UV耐候性
良好な機械特性/耐熱性を持つ10色のカラーバリエーションを提供。
色:アイボリー、白、黒、赤、青、緑、黄、ダークグレー、ライトグレー、オレンジ

ASA

TPU92A

エラストマー樹脂 (ShoreA92)
高い耐久性と優れた靭性、耐摩耗性を持つ材料です。
色:黒

TPU92A

Stratasys F190 CRの主な仕様

造形方式 FDM(熱溶解積層)方式
積層ピッチ(Z軸) 0.127 / 0.178 / 0.254 / 0.330mm
*材料によって選択できないピッチが御座います。
モデル材料 ABS-M30 / ABS-CF10 / ASA / TPU92A / Nylon-CF10
サポート材料 QSRサポート(アルカリ水溶性)
造形サイズ (X)305 x(Y)254 x(Z)305mm
本体寸法/重量 (W)864×(D)711×(H)1,626mm / 215kg
搭載マテリアル本数 モデル材×1本、サポート材×1本
電源仕様 100 - 132V , 15A , 50/60Hz
制御ソフトウェア GrabCAD Print(フリーダウンロード)/GrabCAD Print Pro(有償)
オプション UPS , 超音波洗浄機
推奨動作環境 動作時|温度:15~30度、相対湿度30~70%
保管時|温度:0~30度、相対湿度30~70%
3Dプリンターとの接続 Ethernet , LAN , USB
準拠規定 CE (low-voltage and EMC directive), FCC, EAC, cTUVus, FCC, KC, RoHs, WEEE, Reach, RCM
