Stratasys F370CR
炭素繊維強化複合材料”FDM® Nylon-CF10”に対応 高強度・剛性・高精度で多彩な材料を使用できる Stratasys F370CR
F370CRは汎用プラスチックの”ABS-M30”や複合材料”PC-ABS”、耐摩耗性材料の”Diran”、熱可塑性ポリウレタンの”TPU”など幅広い材料に対応したFDM方式の3Dプリンターです。形状試作や機能試作はもちろん、製造用治具や最終製品まで実用的なモデル製作を可能にします。今回、新しく対応した” FDM® Nylon-CF10”は、より高強度を持つ複合材料となり、形状の複雑さに関係なくより早く、より簡単に金属パーツに代替するプラスチックパーツを造形します。
新材料! 炭素繊維強化複合材”FDM® Nylon-CF10”
“F123CRシリーズ”では新材料の”FDM® Nylon-CF10”に対応しました。ナイロンベースの材料にカーボンファイバーを混ぜ合わせた複合材料で、高強度・剛性・耐薬品性に優れています。設計評価や機能テストに十分な性能を持ち、試作から治工具、最終製品の造形まで幅広くカバーします。金属パーツをプラスチックに置き換えることで、軽量化やコスト削減、さらには形状自由度を上げることが可能となりました。
本体動画
材料動画
活用シチュエーション例
プレス成型用パーツ
より丈夫で硬いNylon-CF10を使用することで、金属のプレス成型を行うことができます。
- 設計の複雑さに関係なく、より速く製造し活用することが可能
- カスタムまたはユニークな形状やサイズで作製可能
- 330μmの積層ピッチで造形することで、性能を犠牲にすることなく造形時間を短縮。
- この事例では100枚程度の成型に成功
- 迅速に設計変更、オペレーターとの意思疎通が可能となり、トライ＆エラーの繰り返しを最小限に抑えることが可能。
車両ドアのヒンジ用加工治具
Nylon-CF10は、ナイロンとチョップドカーボンファイバーを組み合わせた強度の高い材料です。
- 加工負荷に耐えることのできる強度を持つ。
- 3Dプリントすることで金型製作のコストとリードタイムを削減
- 特別なノウハウや熟練技術不要
Stratasys F370CRの対応材料
Nylon-CF10
ナイロンベースの材料にカーボンファイバーを混ぜ合わせた複合材料で、高強度・剛性・耐薬品性に優れています。
色：グレー
ABS-M30
バランスの良い機械特性/ 耐熱特性
9色のカラーバリエーションを提供。
色：アイボリー、白、黒、グレー、赤、青、ネクタリン、黄色、ダークグレー、オレンジ
ABS-CF10
ABS材料に10%のチョップドカーボンファイバーを混ぜることでABS-M30と比較して強度が115%、剛性が150%と高いパフォーマンスを発揮いたします。
色：黒
ASA
UV耐候性
良好な機械特性/耐熱性を持つ10色のカラーバリエーションを提供。
色：アイボリー、白、黒、赤、青、緑、黄、ダークグレー、ライトグレー、オレンジ
TPU92A
エラストマー樹脂 （ShoreA92）
高い耐久性と優れた靭性、耐摩耗性を持つ材料です。
色：黒
PC-ABS
熱可塑性樹脂で幅広く利用されるABSより高靭性、高強度、高耐熱
色：白、黒
Diran 410MF07
強度・滑り性のあるナイロン材料(ブレイクアウェイサポート材使用)
色：グレー

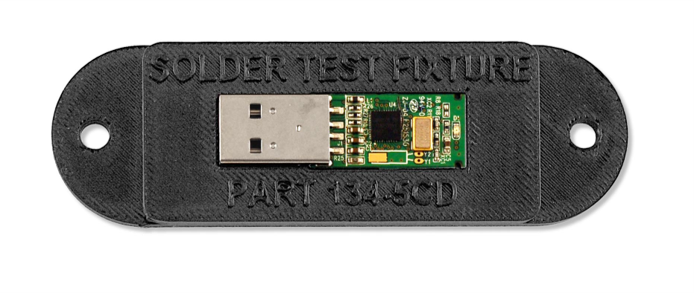

ABS-ESD7
静電気の発生を抑制し、静電気を帯びた際はゆっくりと放電する静電気防止材料
色：黒
Stratasys F370CR の主な仕様
本体動画
材料動画
活用シチュエーション例
プレス成型用パーツ
より丈夫で硬いNylon-CF10を使用することで、金属のプレス成型を行うことができます。- 設計の複雑さに関係なく、より速く製造し活用することが可能
- カスタムまたはユニークな形状やサイズで作製可能
- 330μmの積層ピッチで造形することで、性能を犠牲にすることなく造形時間を短縮。
- この事例では100枚程度の成型に成功
- 迅速に設計変更、オペレーターとの意思疎通が可能となり、トライ＆エラーの繰り返しを最小限に抑えることが可能。
車両ドアのヒンジ用加工治具
Nylon-CF10は、ナイロンとチョップドカーボンファイバーを組み合わせた強度の高い材料です。- 加工負荷に耐えることのできる強度を持つ。
- 3Dプリントすることで金型製作のコストとリードタイムを削減
- 特別なノウハウや熟練技術不要
Stratasys F370CRの対応材料
Nylon-CF10
ナイロンベースの材料にカーボンファイバーを混ぜ合わせた複合材料で、高強度・剛性・耐薬品性に優れています。
色：グレー
ABS-M30
バランスの良い機械特性/ 耐熱特性
9色のカラーバリエーションを提供。
色：アイボリー、白、黒、グレー、赤、青、ネクタリン、黄色、ダークグレー、オレンジ
ABS-CF10
ABS材料に10%のチョップドカーボンファイバーを混ぜることでABS-M30と比較して強度が115%、剛性が150%と高いパフォーマンスを発揮いたします。
色：黒
ASA
UV耐候性
良好な機械特性/耐熱性を持つ10色のカラーバリエーションを提供。
色：アイボリー、白、黒、赤、青、緑、黄、ダークグレー、ライトグレー、オレンジ
TPU92A
エラストマー樹脂 （ShoreA92）
高い耐久性と優れた靭性、耐摩耗性を持つ材料です。
色：黒
PC-ABS
熱可塑性樹脂で幅広く利用されるABSより高靭性、高強度、高耐熱
色：白、黒
Diran 410MF07
強度・滑り性のあるナイロン材料(ブレイクアウェイサポート材使用)
色：グレー
ABS-ESD7
静電気の発生を抑制し、静電気を帯びた際はゆっくりと放電する静電気防止材料
色：黒
Stratasys F370CR の主な仕様
| 造形方式 | FDM(熱溶解積層)方式 |
|---|---|
| 積層ピッチ（Z軸） | 0.127 / 0.178 / 0.254 / 0.330mm *材料によって選択できないピッチが御座います。 |
| モデル材料 | ABS-M30 / ABS-CF10 / ASA / TPU92A / PC-ABS / ABS-ESD7 / Diran 410MF07 / Nylon-CF10 |
| サポート材料 | QSRサポート（アルカリ水溶性） SUP4000P（ブレイクアウェイ：Diran™使用時） |
| 造形サイズ | （Ｘ）355 x（Ｙ）254 ｘ（Ｚ）355ｍｍ |
| 本体寸法/重量 | （Ｗ）864×（Ｄ）711×（Ｈ）1,626mm / 227kg |
| 搭載マテリアル本数 | モデル材×2本、サポート材×2本 |
| 電源仕様 | 100 - 132V , 15A , 50/60Hz |
| 制御ソフトウェア | GrabCAD Print（フリーダウンロード）/GrabCAD Print Pro（有償）/Insight（ツールパス編集機能） |
| オプション | UPS , 超音波洗浄機 |
| 推奨動作環境 | 動作時｜温度：15~30度、相対湿度30~70% 保管時｜温度：0~30度、相対湿度30~70% |
| 3Dプリンターとの接続 | Ethernet , LAN , USB |
| 準拠規定 | CE (low-voltage and EMC directive), FCC, EAC, cTUVus, FCC, KC, RoHs, WEEE, Reach, RCM |
